3- Cliquer le premier point de la cote et ensuite le 2e, puis déplacer votre souris afin de placer la cote à l'endroit voulu, puis cliquer gauche de la souris pour confirmer l'endroit.

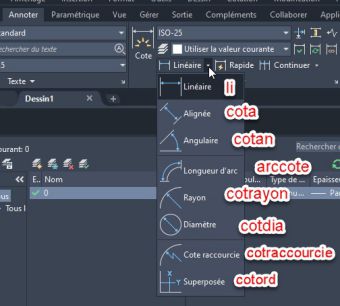

2- Vous devez choisir le type de cote que vous avez besoin dans votre dessin ( ce que vous avez à coter : linéaire, en angle , un angle etc.
Exercice cotation #2 - Utilisez ce style de cote:
1- Avant de coter vous devez choisir:
1.1 Le bon style de cote approprié à votre situation
Exercice cotation #1 - Utilisez ce style de cote:
voir image plus bas
À NOTER QUE LES EXERCICES EN BAS DE PAGE NE SONT PAS À FAIRE CORRIGER PAR L'ENSEIGNANT, MAIS SONT OBLIGATOIRES À FAIRE. ILS SONT NÉCESSAIRES ET ESSENTIELS À L'APPRENTISSAGE DES COMMANDES AutoCAD.
L'ENSEIGNANT SE RÉSERVE LE DROIT À TOUT MOMENT DE VÉRIFIER S'ILS SONT BIEN FAITS.
1.2 Le bon calque.
1.3 La bonne échelle annotative
EXERCICE RELIÉ À LA COMMANDE
ONGLET AJUSTER/ COTE
Vidéo: CoTATION(methode)
Fonctionnement de la méthode pour coter à l'aide des différent style de cote.
COTATION
À QUOI ÇA SERT ?
La cotation permet de donner ces indications pour les différents éléments du dessin.
Vous pouvez créer des cotes pour différents types d'objet dans plusieurs orientations. Les types de base de la cotation sont
- Linéaire
- Radiale (rayon, diamètre et raccourcie)
- Angulaire
- Superposées
- Longueur de l'arc
FONCTIONNEMENT DE LA COMMANDE :
Vidéo: CoTATION(methode)
cotation - MÉTHODE POUR COTER
AUTOCAD-dessin
Module 4 325-287
Fonctions de base d'un logiciel de dessin
