À NOTER QUE LES EXERCICES EN BAS DE PAGE NE SONT PAS À FAIRE CORRIGER PAR L'ENSEIGNANT, MAIS SONT OBLIGATOIRES À FAIRE. ILS SONT NÉCESSAIRES ET ESSENTIELS À L'APPRENTISSAGE DES COMMANDES AutoCAD.
L'ENSEIGNANT SE RÉSERVE LE DROIT À TOUT MOMENT DE VÉRIFIER S'ILS SONT BIEN FAITS.
Vidéo: COORDONNÉE CARTÉSIENNE ABSOLUE
FERMER CETTE PAGE ET ALLER VOIR LA THÉORIE coordonnée cartésienne relative.
Ouvrez l'exercice ci haut et enregistrez-le dans votre dossier.
La coordonnée cartésienne ABSOLUE s'exprime en X,Y
definition : Les coordonnées absolues se résument à entrer les coordonnées du plan cartésien.
Toujours la même formule
les X: la première coordonnée
les Y: la deuxième coordonnée

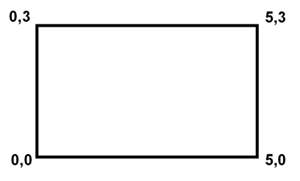

Exemple de coordonnée pour créer un rectangle 3 x 5 unités
AVEC LA COMMANDE LIGNE:
Pour cet exercice, vous avez besoin d'entrer les coordonnées seulement.
Le rectangle démarre au point 0,0 soit à l'origine
1) 0,0
2) 5,0
3) 5,3
4) 0,3
5) 0,0 ou C pour Clore
Ouvrez autocad, et ensuite appuyer sur le lien suivant GABARIT ABSOLUE.DWT
pour ouvrir un dessin de base afin de produire le rectangle ci-bas
la coordonnée cartésienne absolue
